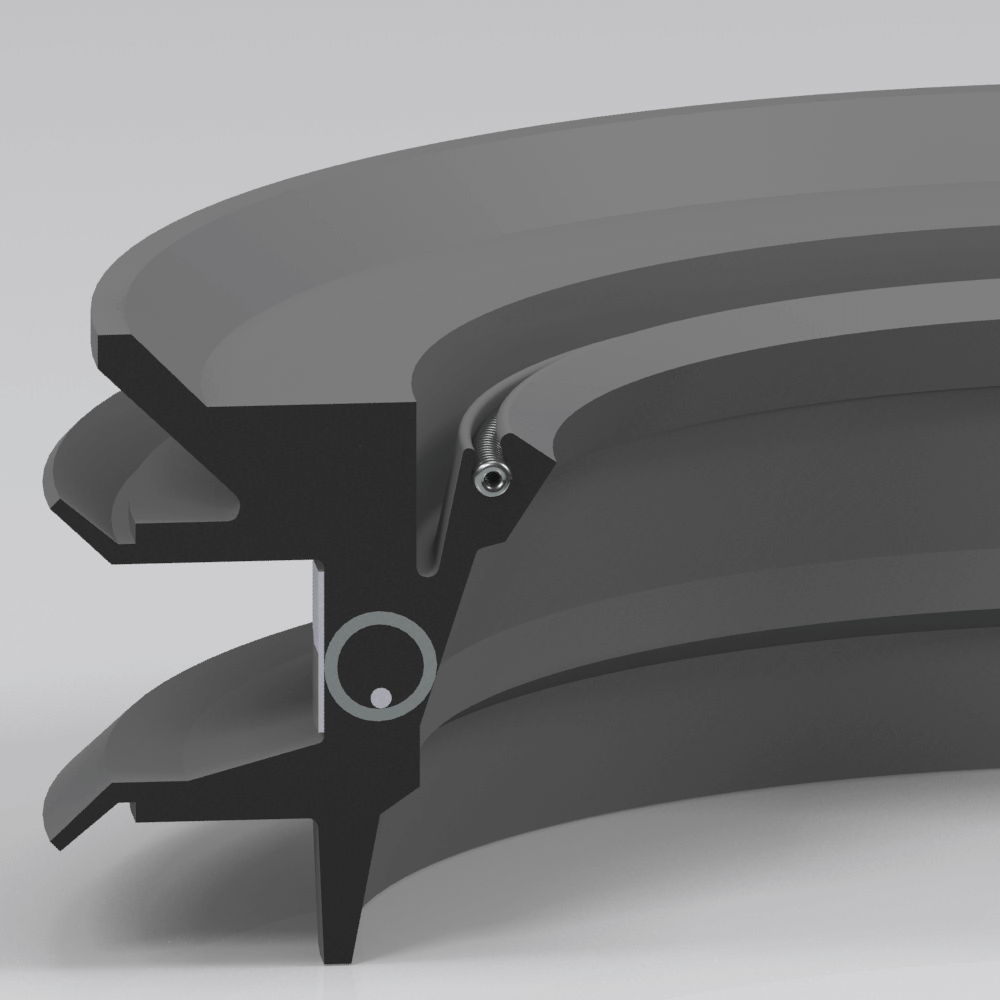

SPR059

Beschrei­bung:

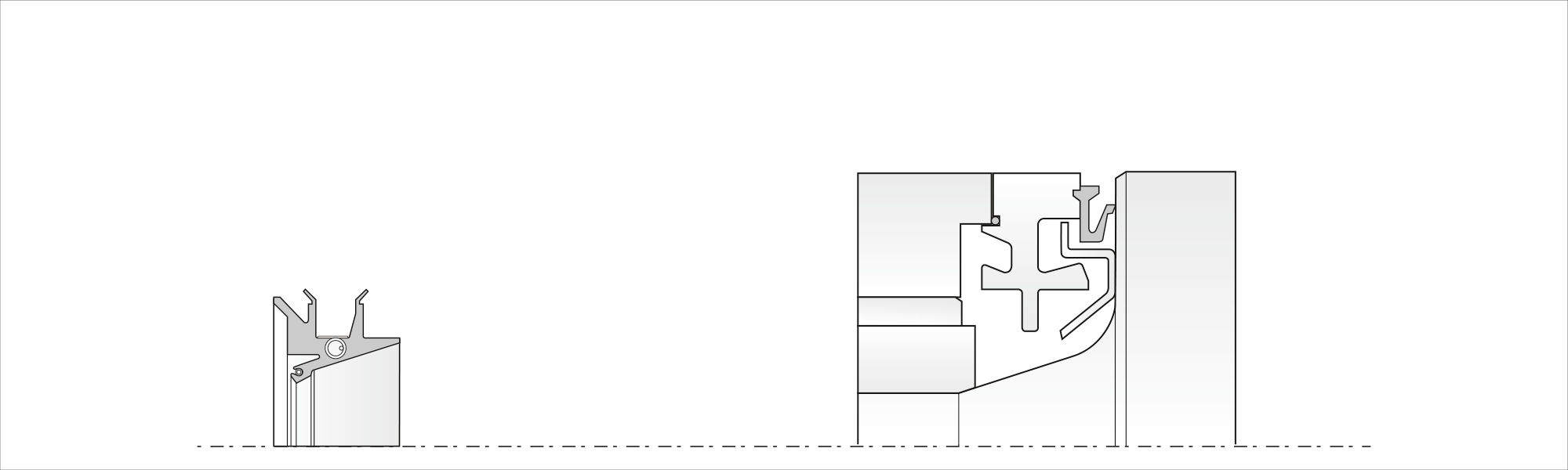

Nack­endich­tun­gen sind primäre Radi­al­wellen­dich­tun­gen für Ölfilm-Lager, die bei Gegen­walzen oder Walzw­erken (kalt und heiß) einge­set­zt wer­den. Sie dicht­en das Öl nach innen und das Wass­er nach außen ab, indem die Innen­seite am Wellenkör­p­er (Walze) befes­tigt wird und zwei Dichtlip­pen mit Wis­cher­pro­fil – im Ver­gle­ich zu ger­aden Lip­pen wie beim SPR058-Pro­fil – an der Gehäus­e­seite ent­lang­gleit­en.

Anwen­dungs­bere­ich:

• Stahlw­erke

Mate­r­i­al:

Nitrilka­utschuk

Betrieb­s­be­din­gun­gen:

Tem­per­aturbere­ich: -30 °C bis +100 °C (NBR)
Druck: NA
Geschwindigkeit: 25,0 m/s
Kom­pat­i­bel mit: Kühlmit­tel, Ölschicht­en

Ober­flächen­rauheit:

Die Ober­flächen­rauheit der Gehäuse­bohrung sollte zwis­chen Ra 1,6 µm und Ra 3,2 µm liegen.
Die Dichtkon­tak­t­fläche der Welle sollte eine Ober­flächen­rauheit zwis­chen Ra 0,2 µm und Ra 0,5 µm aufweisen.
